【精益LCIA276】應用模塊（十）：多角度旋轉模塊

文章出處：LCIA應用模塊人氣：-發表時間：2020-12-30 16:44:00

　　視頻內容：LCIA應用模塊第十講，多角度旋轉模塊，在講解此模塊之前，先給大家分享一段它的實際應用場景的視頻。接下來我通過三個維度來重點剖析此應用模塊。第一，它的組成。第二，它的設計原理，第三個，根據它現場應用的問題點。我們如何去圍堵？第一個，此模塊，設計是組成是簡單而簡約，它是通過上下兩個部分組成，下部分是一個支架，上部分是它的流利滑道平臺，這是它的組成。而它的設計原理，它巧妙在于，它是以360°旋轉接頭為載體，通過產品的重量產生的慣性，實現多角度的一個旋轉，施壓后通過拉簧來實現定點的復位。

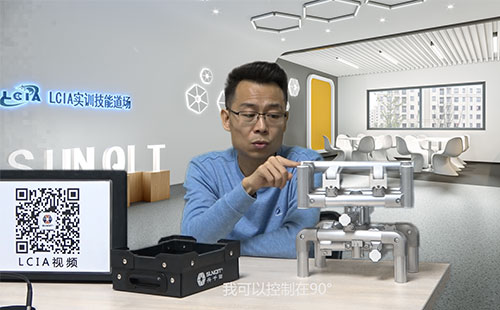

　　這是它的一個設計原理。在講它的應用場景中出現的問題點之前，我想給大家演示一下，當對接到產品或物料之后，通過產品物料自身的重力產生的慣性，實現多角度的旋轉，再結合拉簧施壓后定點復位。在這一塊大家可以看得到，它是通過一個角度限位機構，來限制旋轉的角度，我可以控制在90°，120°。180°。它是通過下面限位機構來實現。好，接下來講一下，在實際應用過程中朋友們反饋的問題點，因為產品的自身重量比較大，從而產生的慣性，跟對接時的碰撞力非常大，導致撞擊力大，同時聲音比較大，怎么去解決呢？

　　我剛有分析，這個拉簧第一個作用在于，它是實現施壓后他的復位，定點復位的一個功能。第二個就是一個緩沖的功能，拉簧不同的線徑，它是根據產品的重量去匹配的。所以說我們想解決它的碰撞力大，他的聲音比較刺耳，我們可以匹配不同線徑的拉簧來規避這個問題。當然還有一種方式就是說，我們通過配重加滑輪，也能實現施壓后的定點復位，同時起到緩沖的一個作用。

LCIA應用模塊（十）：多角度旋轉模塊
